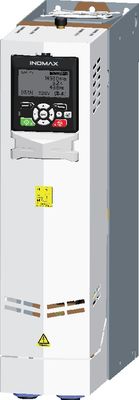

ACS880 2.2KW DTC action à fréquence variable 380V 3 phases

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Prix:	$521

Detail Information

Description de produit

Detail Information

Place of Origin:

China

Certification:

Size:

167.5*185.8*80mm

Control Mode:

direct torque control

Rated Power:

2.2kw

Nominal Voltage:

380v

Power Phase:

Power Range:

0.75KW-5000KW

Voltage Range:

220v,230v,240v,380v,400v,440v,480v,500v,520v,600v,660v,690v

Protocol Type:

Modbus,CanOpen,Profibus, Profinet,Ethercat,Ethernet

Torque Response:

less than 5 ms

Speed Accuracy:

less than 0.5%

Speed Response:

0.7% s

Frequency Range:

0~1000Hz

Frequency Resolution:

0.01Hz

Input THDi:

<5%

Tension Control:

less than 1%

Mettre en évidence:

ACS880 2.2 kW à fréquence variable

VFD à 3 phases 380v

Le moteur à fréquence variable DTC

Description de produit

Variateur CA Inomax ACS880 de haut niveau 2,2KW pour applications complexes

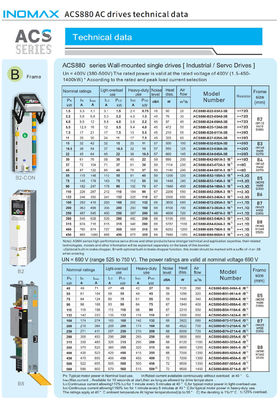

Spécifications du produit

Attribut	Valeur
Type	Convertisseur de fréquence
Taille	167.5185.880mm
Mode de contrôle	Contrôle direct du couple
Puissance nominale	2.2KW
Tension nominale	380V
Nombre de phases d'alimentation	3
Personnalisé	Oui
Garantie	18 mois

Aperçu du produit

Principales caractéristiques

Technologie de contrôle direct du couple (DTC) équivalente à ABB
Compatible avec tous les moteurs CA à onde sinusoïdale, y compris les moteurs IM/PM/SynRM/Servo
Onduleur à quatre quadrants avec capacité de rétroaction d'énergie

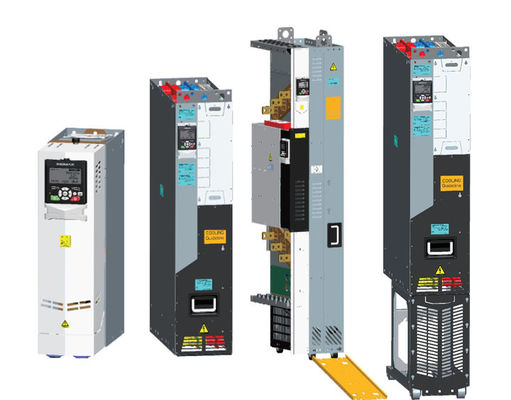

Prend en charge les configurations de type empilé ou de module multi-variateurs
Large plage de tension : 380V-690V (0,75KW-5000KW)
Filtres CEM, réacteurs CC et unités de freinage intégrés
Prend en charge plusieurs protocoles de communication : Modbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x couple à vitesse nulle sans contrôle par capteur
Temps de réponse du couple<5ms pour les applications sans capteur

Performances avancées

L'ACS880 offre un contrôle de vitesse exceptionnel avec une précision de réponse dynamique de 0,7 % et une précision de vitesse sans capteur de <0,5 %. Son ventilateur intelligent à température contrôlée prolonge la durée de vie du variateur tout en économisant de l'énergie. Les macros d'application intégrées simplifient la configuration et réduisent le temps de mise en service.

Applications industrielles

L'ACS880 excelle dans les environnements industriels exigeants, notamment l'acier, le ciment, la chimie, le pétrole et le gaz, la production d'énergie, l'exploitation minière et les applications marines. Sa conception robuste et ses capacités de contrôle avancées en font l'appareil idéal pour les systèmes d'automatisation complexes.

Expérience du projet

Métallurgie : Aciérie de convertisseur

Mis en œuvre à l'aciérie Henan Yaxin, notre solution a répondu aux exigences complexes de l'inclinaison du convertisseur avec 4 moteurs synchronisés de 90KW. Le système de contrôle maître/esclave assure un positionnement précis et le partage du couple, éliminant les problèmes de "hoquetement" et de "tremblement".

Projet de laminoir réversible à 20 cylindres

Notre système d'entraînement régénératif alimente cette application exigeante avec 4 moteurs (1900kW d'enroulement principal, 2x2000kW d'enroulement et 250kW de déroulement). La solution atteint une <1% de précision de contrôle de la tension à une vitesse de laminage maximale de 600 m/min.

Système de treuil de mine

Sélectionnés par le groupe SIEMAG TECBERG pour la technologie de levage de puits, nos variateurs répondent aux exigences strictes en matière de faibles harmoniques et de couple élevé à basses fréquences, assurant la sécurité dans les opérations minières critiques.

Projet de banc d'essai de moteur

Notre système d'entraînement régénératif à 4 quadrants permet des tests de moteur complets avec des fonctionnalités telles que les tests de durabilité, l'analyse de l'élévation de température et la surveillance des performances en temps réel.

Système de contrôle de treuil marin

Mis en œuvre sur le navire de recherche scientifique Xiangyanghong, notre solution fournit <3% d'harmoniques pour l'électronique marine sensible tout en assurant une coordination précise du couple multi-machines pour les treuils à câble de 10 000 m.

Applications pétrolières

Nos variateurs alimentent des équipements pétroliers critiques, notamment des systèmes d'entraînement supérieurs et des pompes de forage, offrant des performances fiables dans des environnements exigeants.

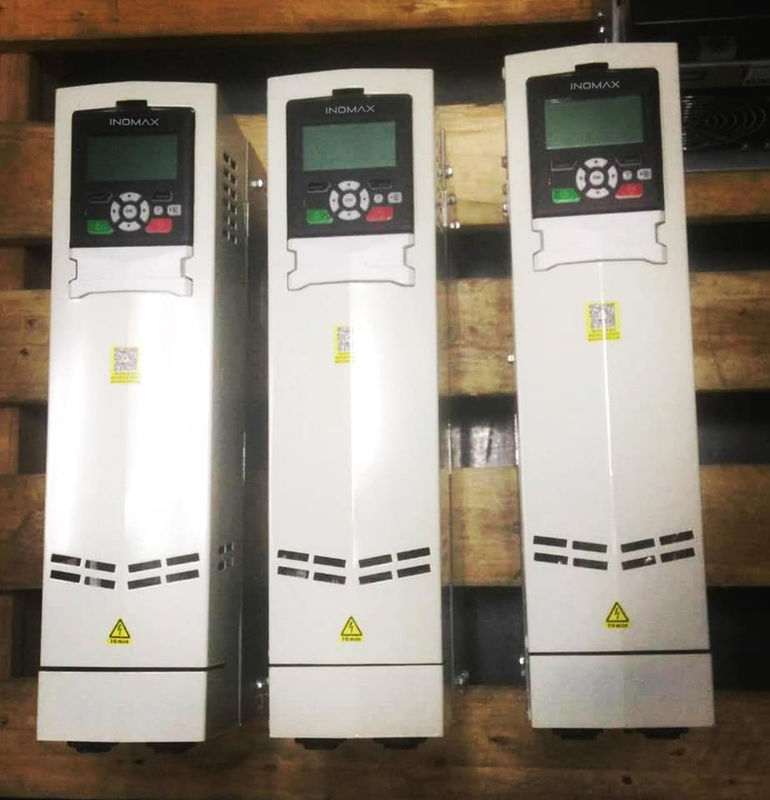

Emballage du produit

Foire aux questions

Qu'est-ce que le contrôle direct du couple ?

Le contrôle direct du couple (DTC) est une méthode avancée de contrôle du moteur qui contrôle directement le couple et le flux sans nécessiter de transformations de coordonnées complexes. Il offre des temps de réponse plus rapides et de meilleures performances dynamiques par rapport aux méthodes de contrôle traditionnelles.

Quels sont les avantages du contrôle direct du couple ?

Réponse rapide du couple et du flux aux changements de référence
Haut rendement avec pertes de commutation minimisées
Pas de dépassement dans la réponse échelon
Contrôle simplifié sans besoin de contrôleurs de courant PI
Compensation automatique des variations de tension CC
Faible bruit audible dû au spectre de commutation aléatoire

Quel type de moteur est compatible avec les variateurs ?

Nos variateurs sont compatibles avec les moteurs à induction CA triphasés. Pour des performances optimales, nous recommandons d'utiliser des moteurs de qualité variateur avec une isolation de tension appropriée (800V pour la classe 200V, 1600V pour la classe 400V).

Comment sélectionner un VFD ?

Les principaux critères de sélection incluent l'adaptation du VFD à la puissance nominale et à la tension de votre moteur, la prise en compte des exigences de l'application (couple, plage de vitesse, précision), des conditions environnementales et de toutes les fonctionnalités spéciales nécessaires (régénération, protocoles de communication, fonctions de sécurité).
