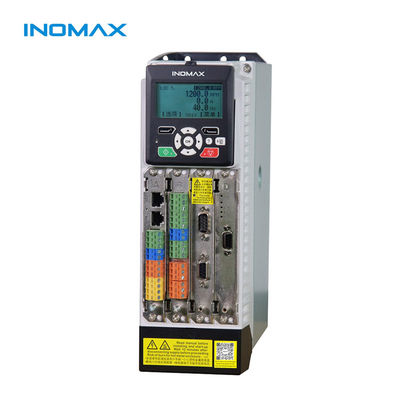

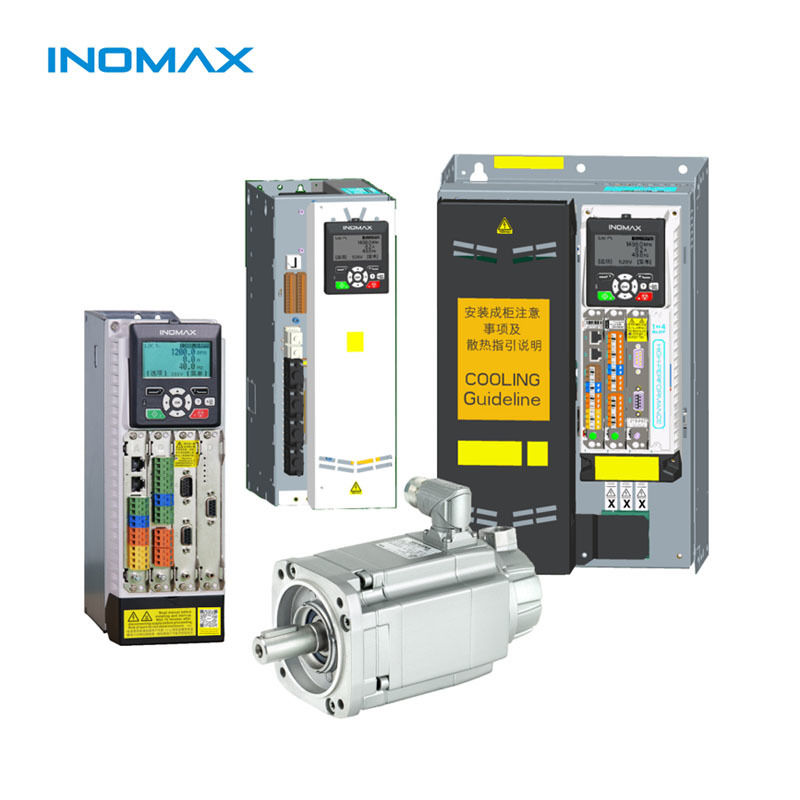

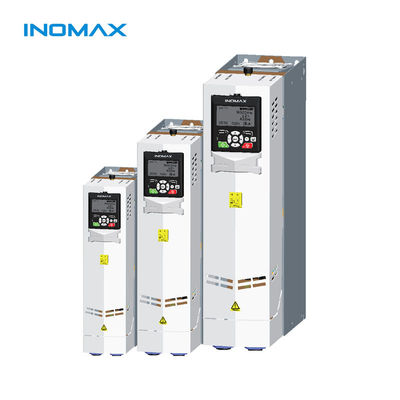

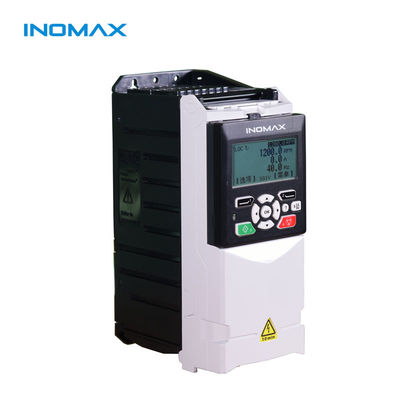

Le moteur à fréquence variable VFD à trois phases unique

La machine de soufflage semi-automatique de bouteilles en PET est adaptée à la production de récipients en plastique PET et de bouteilles de toutes formes.

• Le couple et le flux peuvent être modifiés très rapidement en changeant les références
• Haute efficacité et faibles pertes - les pertes de commutation sont minimisées car les transistors ne sont commutés que lorsque cela est nécessaire pour maintenir le couple et le flux dans leurs bandes d'hystérésis
• La réponse pas à pas n'a pas de dépassement
• Aucune transformation de coordonnées dynamiques n'est nécessaire, tous les calculs sont effectués dans un système de coordonnées stationnaire
• Aucun modulateur séparé n'est nécessaire, le contrôle d'hystérésis définit les signaux de commande du commutateur directement
• Il n'y a pas de contrôleurs de courant PI.
• La fréquence de commutation des transistors n'est pas constante. Cependant, en contrôlant la largeur des bandes de tolérance, la fréquence de commutation moyenne peut être maintenue à peu près à sa valeur de référence.Cela maintient également le courant et le couple ondulation petiteAinsi, le couple et le courant sont de la même magnitude que pour les entraînements vectoriels avec la même fréquence de commutation.
• En raison du contrôle de l'hystérésis, le processus de commutation est aléatoire par nature.
• La variation de tension du circuit DC intermédiaire est automatiquement prise en compte dans l'algorithme (dans l'intégration de tension).Ainsi, aucun problème n'existe en raison d'une ondulation de tension continue (aliasing) ou de transitoires de tension continue
• La synchronisation avec la machine rotative est simple en raison du contrôle rapide; Il suffit de faire le couple de référence zéro et démarrer l'onduleur.
• L'équipement de commande numérique doit être très rapide afin d'empêcher le flux et le couple de s'écarter des bandes de tolérance.En règle générale, l'algorithme de contrôle doit être effectué à des intervalles de 10 à 30 microsecondes ou moins.Cependant, la quantité de calculs requise est faible en raison de la simplicité de l'algorithme
• Les dispositifs de mesure actuels doivent être de haute qualité et sans bruit, car les pics des signaux mesurés provoquent facilement des actions de contrôle erronées.Une complication supplémentaire est qu'aucun filtre à basse vitesse ne peut être utilisé pour éliminer le bruit car le filtrage provoque des retards dans les valeurs réelles résultantes qui ruinent le contrôle de l'hystérésis
• Les mesures de tension du stator doivent avoir un écart de décalage aussi faible que possible afin de maintenir l'erreur d'estimation du flux faible.Pour cette raison, les tensions du stator sont généralement estimées à partir de la tension mesurée du circuit intermédiaire CC et des signaux de commande du transistor
• À des vitesses plus élevées, la méthode n'est pas sensible à aucun paramètre du moteur.

Le type de moteur d'onduleur doit être un moteur à induction à courant alternatif en trois phases.ou isolation de 1600 V pour les onduleurs de la classe 400 VPour la taille du moteur, dans la pratique, il est bien préférable de trouver le moteur de taille appropriée pour votre application, puis de rechercher un onduleur correspondant au moteur.

L'EPRI Power Industry Study de General Electric en 1985 a proposé les causes suivantes basées sur 6 000 défaillances de moteurs utilitaires: 41% étaient liées aux roulements, 37% étaient liées aux stators,10% étaient liés au rotor et 12% étaient d'autres causes.

L'EPRI Power Industry Study de General Electric en 1985 a proposé les causes suivantes basées sur 6 000 défaillances de moteurs utilitaires: 41% étaient liées aux roulements, 37% étaient liées aux stators,10% étaient liés au rotor et 12% étaient d'autres causes.
