Filtre à ondes sinusoïdes Inomax Filtre à ondes sinusoïdes pour les distributeurs

Introduction des filtres à ondes sinus

Les filtres d'ondes sinus (également appelés filtres sinusoïdaux) sont des composants passifs utilisés pour fournir aux circuits électriques les fréquences correctes afin d'assurer une performance optimale.Ce sont des dispositifs à faible débit, ce qui signifie qu'ils laissent passer les signaux à basse fréquence, mais bloquent ou empêchent les signaux à haute fréquence..

Les circuits nécessitant des câbles plus longs ont généralement des filtres sinusoïdaux pour convertir les signaux rectangulaires de modulation de la largeur d'impulsion (PWM) en tension d'onde lisse.Cela permettra d'éviter les dommages prématurés du circuit et de prolonger la durée de vie des moteurs à courant alternatif en réduisant le stress sur l'isolation du moteur.

À quoi servent les filtres sinusoïdaux?

Les filtres sinusoïdaux protègent les enroulements et les roulements du moteur contre les dommages dus à des pics de tension, à l'élimination des câbles, à la perte de courant et à la surchauffe.,les convoyeurs, les compresseurs, les ascenseurs et les grues.

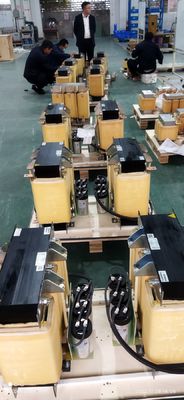

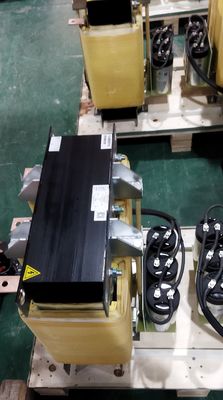

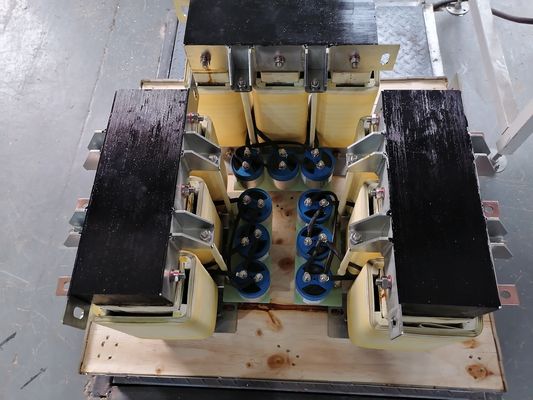

Filtres à ondes sinusoïdes Inomax

Les filtres d'ondes sinusoïdales Inomax fournissent une alimentation plus propre et sinusoïdale à votre moteur. Cela réduit l'accumulation de chaleur, étend la portée des câbles et minimise le bruit.,et répondre à des réglementations plus strictes sur les EMI avec un filtre Inomax.

Les filtres d'ondes sinusoïdales Inomax sont idéaux pour les applications nécessitant des formes d'ondes de sortie sinusoïdales. Ils peuvent gérer une large gamme de fréquences, de la norme 50 Hz/100 Hz/200 Hz jusqu'à 1,600 HzCeci est réalisé grâce à l'utilisation de modules de condensateurs et de câbles soigneusement conçus.

Nos filtres sont conçus pour gérer une tension nominale de 220V 400V 440V 480V 525V 690V AC et sont disponibles dans des courant nominale de 1,3A à 710A, ce qui les rend adaptés à diverses applications.

Courant et tension nominale

Les filtres à ondes sinusoïdes standard d'Inomax sont conçus pour être appliqués avec les entraînements moteurs standard les plus couramment utilisés et les moteurs disponibles sur le marché mondial.Pour les besoins spécifiques et spéciaux, Inomax conçoit des filtres d'ondes sinusoïdales sur mesure adaptés aux besoins spécifiques..

En principe, le courant nominal du moteur et le cycle de fonctionnement définissent le
Les filtres à trame sinusoïdale Inomax sont conçus pour une surcharge de 150% pendant 1 minute, une par heure.Au-dessus de 150% de courant nominal la saturation de l'inductivité peut être atteint et détruire les apacitors.
Il est recommandé que le courant nominal du filtre d'onde sinusoïdale soit
est égale ou supérieure au courant nominal du moteur et doit correspondre et être compatible avec la capacité nominale et le cycle de travail de l'entraînement du moteur.
Pour les moteurs alimentant les transformateurs isolants, sélectionnez un filtre d'onde sinusoïdale dont le courant nominal est égal ou supérieur à celui du courant primaire du transformateur.

Sélection du filtre d'onde sinus

En ce qui concerne la tension, Inomax propose des filtres à ondes sinusoïdes pour des applications de 400 VAC, 500 VAC, 600 VAC et 690 VAC.à des tensions supérieures à 500 VAC, il est recommandé de filtrer les ondes sinusoïdales, pour protéger l'isolation de l'enroulement du moteur contre les pics de haute tension.
Dans les cas où la sélection de l'entraînement du moteur a été effectuée avant la sélection du filtre d'onde sinusoïdale, la méthode habituelle consiste à dimensionner le filtre d'onde sinusoïdale à l'entraînement du moteur correspondant.la bonne sélection de puissance dépend d'une part des spécifications relatives aux entraînements, par exemple courant nominal, tension, fréquence de la ligne, fréquence de commutation des moteurs, fréquence du moteur, conditions ambiantes (température,Les exigences en matière de performances du moteur et de l'applicationEn outre, la longueur du câble moteur, le type de câble, le type de moteur et certaines exigences particulières d'application doivent être pris en considération.
